Données des Points Techniques avec identifiant du propriétaire et du gestionnaire en phase DOE sur les opérations Collecte, Montée en débit et FTTH de déploiement de Fibre.

Données des Points techniques avec identifiant du propriétaire et du gestionnaire en phase Dossier d’Ouvrage Exécuté (DOE) sur les opérations de Collecte, Montée En Débit (MED) et FTTH (Fiber To The Home ou “Fibre jusqu’au domicile”) de déploiement de la fibre optique.

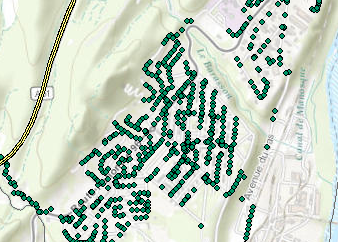

La couche permet d’identifier cartographiquement la position des points techniques (chambres, poteaux , accroche façade).

La couche est la constitution d’une couche de ponctuels basé sur le modèle conceptuel des données gr@ce thd : http://gracethd-community.github.io/GraceTHD-MCD/

Cette couche est la résultante de jointures et relations sur les couches : t_noeud, t_organisme, t_ptech.


Détails du géotraitement :

Depuis la couche t_noeud, on construit ses coordonnées géographique puis on exporte la table. Cela donne le résultat 1.

Suit une relation de la table résultat 1 avec la table t_ptech sur le champ nd_code et le champ pt_nd_code. Cela donne le résultat 2

Si dans la table t_ptech le champ pt_prop n’est pas renseigné par le nom, on doit remonter via la table t_organisme le nom des organismes :
Jointure résultat2 avec la table t_organisme sur le champ pt_prop et le champ or_code.

Suit la création de la couche SIG SMO_PTECH avec une construction depuis des coordonnées X, Y qui ont été remontée via le résultat 1.
On ne conserve que les données donc le champ nd_type = « PT »

Schéma
Pour la description étendue de la signification des champs, nous vous recommandons de consulter la standard COVADIS ANT v2.0.1. Explication des champs mcd gr@cethd Ant V2 page 132 pour t_noeud et 134 pour t_ptech.


Détail de la table attributaire :

OBJECTID_1
OBJECTID
OR_CODE Code de l'organisme
OR_SIREN    Numéro SIREN
OR_NOM  Nom de l'opérateur, de la collectivité, de l'entreprise, etc.
OR_TYPE Classification juridique
OR_ACTIV    Activité principale exercée
OR_L331 Code court selon liste opérateurs L33-1 téléchargeable sur le site de l'ARCEP
OR_SIRET    Numéro SIRET dans le cas d'un établissement
OR_NOMETAB  Nom de l'établissement, de l'agence
OR_AD_CODE  Identifiant de l'adresse seulement s'il s'agit d'une adresse référencée dans le S.I.
OR_NOMVOIE  Nom de la voie
OR_NUMERO   Numéro  éventuel  de  l’adresse  dans  la voie
OR_REP  Indice de répétition associé au numéro (par exemple Bis, A, 1…)
OR_LOCAL    Complément d'adresse pour identifier le local
OR_POSTAL   Code  postal  du  bureau  de  distribution de la voie
OR_COMMUNE  Nom officiel de la commune
OR_TELFIXE  Téléphone fixe
OR_MAIL Mail de contact générique
OR_COMMENT  Commentaires
OR_CREADAT  Date de création de l'objet dans le S.I.
OR_MAJDATE  Dernière date de mise à jour de l'objet dans le S.I.
OR_MAJSRC   Source utilisée pour la mise à jour
OR_ABDDATE  Date d'abandon (fin de validité) de l'objet dans le S.I.
OR_ABDSRC   Motif de l'abandon de l'objet
PT_CODE Code du point technique
PT_CODEEXT  Code chez un tiers ou dans une autre base de données
PT_NOMTECH
PT_ETIQUET  Etiquette sur le terrain
PT_ND_CODE  Code du noeud associé au site d'émission
PT_PROP Identifiant unique de l'adresse du point technique (pour les points techniques qui peuvent être associés à une adresse précise).
PT_GEST Gestionnaire du domaine sur lequel est situé le point technique
PT_USER Propriétaire du domaine sur lequel est situé le point technique
PT_PROPTYP  Propriétaire du point technique
PT_STATUT   Gestionnaire du point technique
PT_ETAT Utilisateur du point technique
PT_DATEINS  Type de propriété
PT_DATEMES  Date de mise en service
PT_TYPEPHY  Type de point technique
PT_TYPELOG  Usage du point technique
PT_NATURE   Nature du point technique
PT_SECU Le point technique est-il équipé d'un système de verrouillage, ou de tout autre système permettant d'en sécuriser l'accès ?
PT_OCCP Occupation
PT_LIGNES
PT_A_DAN    Effort disponible après pose (exprimé en daN – décanewtons)
PT_A_DTETU  Date de l'étude de charge
PT_A_STRUC  Simple, Moisé, Haubané, Couple, …
PT_A_HAUT   Hauteur en mètre entre le sol et la base de l'infrastructure (réseau en façade ou aérien)
PT_A_PASSA  0 pour passage de câbles uniquement
PT_A_STRAT  Appui stratégique. Notion Orange. Extensible à d'autres types de réseaux.
PT_ROTATIO  Angle du grand axe du point technique en degrés dans le sens rétrograde (sens des aiguilles d'une montre) à partir du Nord
PT_DETEC    Présence d'un boitier pour un fil de détection
PT_COMMENT  Commentaire
PT_CREADAT  Date de création de l'objet dans le S.I.
PT_MAJDATE  Dernière date de mise à jour de l'objet dans le S.I.
PT_MAJSRC   Source utilisée pour la mise à jour
PT_ABDDATE  Date d'abandon (fin de validité) de l'objet dans le S.I.
PT_ABDSRC   Motif de l'abandon de l'objet
PT_AVANC
PT_RATTRAP
ND_CODE Identifiant unique du noeud
ND_CODEEXT  Code chez un tiers ou dans une autre base de données
ND_NOM  Nom du nœud (reprendre celui dans la base de l'opérateur s'il existe)
ND_CODERAT  Code du noeud de rattachement (NRO, PM, …). Valable pour les réseaux hiérarchiques (principalement FTTH).
ND_R1_CODE  Code d'un référencement du réseau 1 (plaque, dsp, BM, etc.)
ND_R2_CODE  Code d'un référencement du réseau 2 (poche, tronçon, etc.)
ND_R3_CODE  Code d'un référencement du réseau 3 (secteur, etc.)
ND_R4_CODE  Code d'un référencement du réseau 4
ND_AD_CODE
ND_VOIE Adresse de la voie dans laquelle est implanté le nœud (notion utilisée pour la dénomination du nœud et non pour sa géolocalisation). Egalement utilisable lorsqu'un noeud ne peut être positionné à une adresse précise.
ND_TYPE Type du nœud (se déduit de la relation d'héritage)
ND_TYPE_EP  Liste des technologies présentes (1 à 5 occurrences)
ND_COMMENT  Commentaires
ND_DTCLASS  Classe de précision au sens du décret DT-DICT
ND_GEOLQLT  Précision du positionnement de l'objet, estimée en mètres. La précision doit être déduite du mode d'implantation et du support d'implantation, en tenant compte selon les cas du cumul des imprécisions : des levés ou du fond de plan (utiliser dans ce cas la classe de précision planimétrique au sens de l'arrêté du 16 septembre 2003), de l'outil de détection, des cotations, de l'éventuel report 'à main levée', etc.
ND_GEOLMOD  Mode d'implantation de l'objet
ND_GEOLSRC  Source de la géolocalisation pour préciser la source si nécessaire
ND_CREADAT  Date de création de l'objet dans le S.I.
ND_MAJDATE  Dernière date de mise à jour de l'objet dans le S.I.
ND_MAJSRC   Source utilisée pour la mise à jour
ND_ABDDATE  Date d'abandon (fin de validité) de l'objet dans le S.I.
ND_ABDSRC   Motif de l'abandon de l'objet
ND_PROXI
ND_PLANIF
X   coordonnée X en lambert 93
Y   coordonnée Y en lambert 93
_X  coordonnée X en lambert 93
_Y  coordonnée Y en lambert 93
_Z  coordonnée Z en lambert 93
_MATCHED_R  Résultat de jointure
_MATCHED00  Résultat de jointure
type
stade
codeopera   code opération interne à SUD THD
statut
